一、Drawio简介
支持画网络拓扑图的免费开源的工具其实并不多，有幸在Github上找到一款开源免费工具Drawio 。Drawio不仅支持网络拓扑图绘制，还包括了一些常见的流程图、实体关系图、时序图、组织结构图、E-R图等，非常丰富，形式多样，功能很强大，且提供示例模板 。
二、案例展示
网络拓扑图

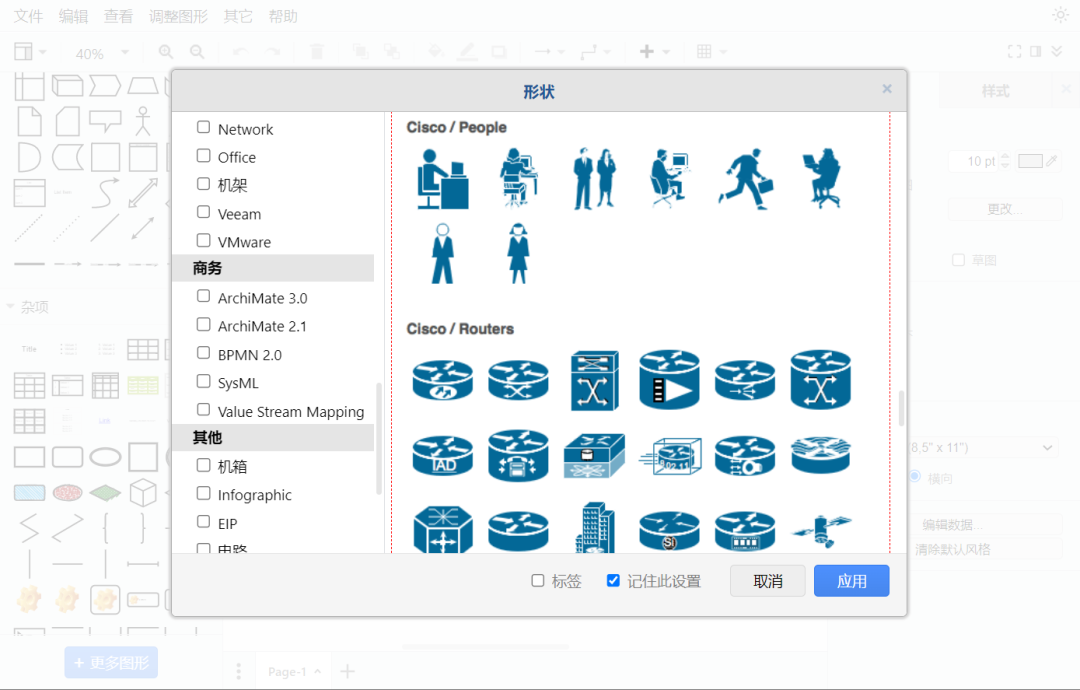

网络拓扑图 ， 比较重要的是其中的设备图标，这些图标在drawio中均已集成，其中包括思科、VMware、AWS、Citrix、IBM、Azure、机架、机箱等图标，可以说应有尽有 。
流程图
组织架构图
E-R图

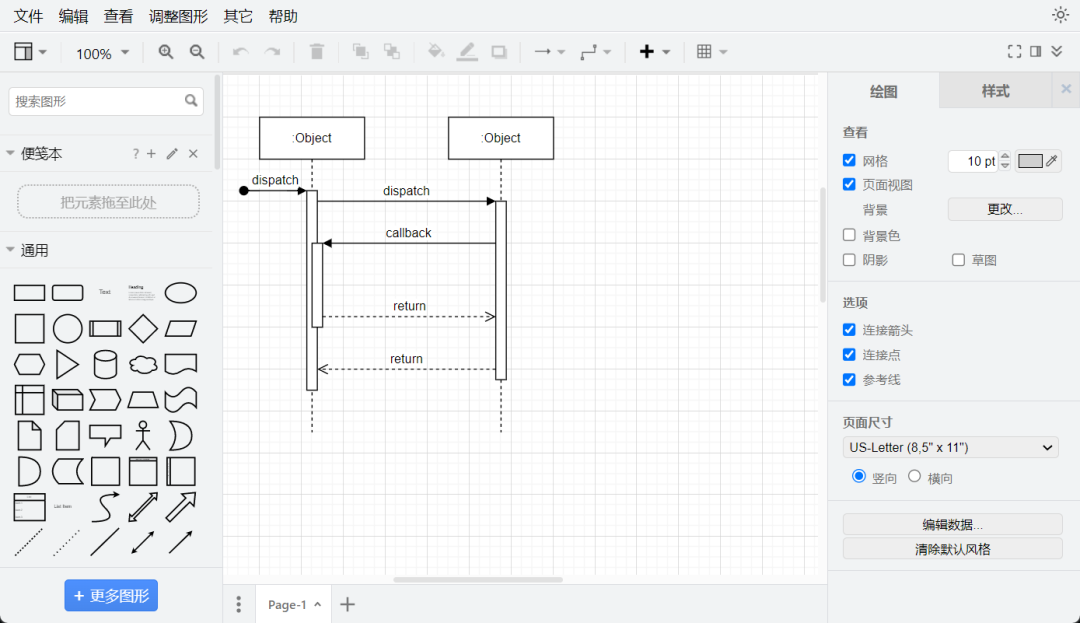

时序图
甘特图
【很好用 推荐一款免费网络拓扑图、UML、流程图、组织架构图工具】图表
以上列举的只是其中一部分，Drawio还支持更多功能 ， 更多功能可自行体验Drawio在线工具 。
三、如何使用Drawio在线工具
Drawio在线工具地址(浏览器访问即可使用)：
https://app.diagrams.net
Drawio在线工具是由国外的开发者开发、维护的，在此非常感谢Drawio作者的无私奉献、开源 。
Drawio Github项目地址（有兴趣的开发同学可以用来部署到自己的项目中）：
https://github.com/jgraph/drawio
