一、CAD图怎么导入word
- 打开autocad软件，打开所需的图纸，如下图一张完整的大图 ， 我以图中红色方框圈出的图形粘贴到word中为例做演示，注意wps和word方法一样 。
2.选择并复制图中红色框中的部分（可用菜单命令或者Ctrl C组合键） 。
3.打开WORD ， 在菜单命令中选择“选择性粘贴”，如果弹出菜单中没有“选择性粘贴” ， 点一下弹出菜单下面的伸缩按钮就有了 。
4.“选择性粘贴”对话窗口有三种选择 ， 对应三种结果 。
粘贴结果的区别：
1、AutoCAD Drawing对象，结果如下，双击图片可以调用CAD软件进行再次编辑 。调整图片放大缩小后仍然很清晰 。
2、图片（Windows图元文件） 。图片放大缩小不影响清晰度 ， 但是双击图片不能调用CAD进行编辑这里只是图片，可用WORD自带的绘图工具进行再次编辑 。
3、位图 。这种方式原汁原味的把CAD编辑窗口粘贴过来了 。连背景及线条颜色也不变（如果是黑色背景则粘贴时也是黑色背景） 。是位图格式（或者说已经像素化了），放大缩小对图片质量有明显影响 。不能再次编辑 。这和用QQ屏幕截图或者PrtSc键截图效果类似 。
三种效果如下图所示
那么这些都不是我们想要的，因为1中图线太细，不清楚，2中粗线可以但是太小看不清，3中带有黑色背景 。所以知道了如何粘贴，阿么还要知道复制和粘贴的技巧 。
1.复制技巧：复制时把cad软件调到最佳大小 ， 如下图：
方法就是：如果要显示线宽，那么把cad线宽打开，打开word再把cad软件打开使cad图形置于word上方（上一层）如上图所示，调节cad软件的界面窗口，照着下面的word软件界面调节适当的大?。?软件调好，再调图形，方法就是鼠标选择要复制的图形，注意复制那个选择哪个不要多选其他地方，选择时候点击窗口缩放按钮使得刚才选择的图形充满整个窗口，如上图，也可以通过鼠标中间滚轮适当放大或缩小要复制的图形 ， 按住鼠标中间可以拖动平移到最佳大小和窗口位置 。
下面解释为何要调整窗口大小，因为我们粘贴时word中识别的图形大小是cad软件中的绘图窗口，也就是图中黑色的部分，并不是红色框圈出的部分，所要使图像尽量充满整个黑色的窗口 。
2.粘贴技巧，粘贴时选择刚才调节好图形，在word中粘贴时选择编辑中的”选择性粘贴“ ， 有三种方式，其中三种方式的粘贴效果在上边图中有展示，不建议用第三种位图粘贴，因为带背景且不能修改图形，如果大家想粘贴时还可以修改（防止出现差错）那么选择第一种 ， 修改时直接双击图形就可以再cad中打开，缺点是没有线的粗细之分 。如果粘贴后图像显示线的宽度也就是粗细，那么选择第二种”图片“，粘贴后有粗细，缺点是成为图片无法修改图形 。总之不同的需求选择不同的粘贴方式，粘贴后如下图 。
二、如何将cad图导入word
1、命令输入jpgout ， 选择保存文件路径，选择对象，即可 ， 此jpg格式文件背景与cad背景相同 。

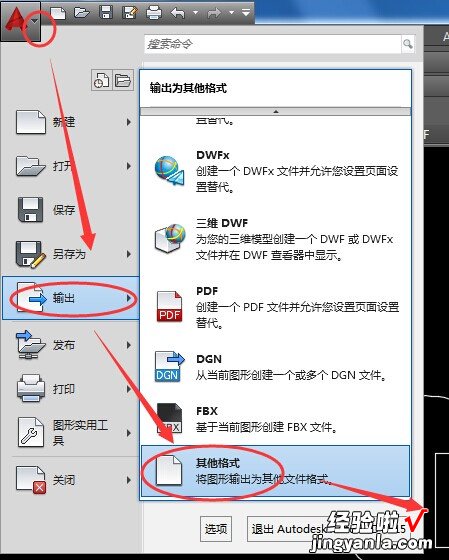

2、选择输出－－其它格式文件，文件类型选择图元文件vmf,确定 ， 选择对象即可，此格式文件，为白色背景，可插入到office
3、可选择虚拟打印机，打倒不同格式的文件 。
4、可以由选择输出－其它格式－－文件类型中选择需要的格式 。
【ad图怎么导入word CAD图怎么导入word】5、打开word，选择插入－图片－所需要的格式图片 ，再剪切，缩放等编辑操作 。
6、也可在cad中直接发复制 ， 到word中复制 。
三、cad图怎么导入word
方法如下：
1、更改CAD系统变量【WMFBKGND值为OFF】 ， 使CAD背景为透明 。
2、选择需要复制的图形，用【复制】工具进行复制 。
3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择【编辑】—【粘贴】
4、粘贴最初的效果如下图 。
5、利用【图片裁剪】把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小 。
6、裁剪和缩放后的效果如下图 。
7、如图形需要修改，可按下图的方法回到CAD进行修改即可 。
小技巧
去掉自动编号功能
点击“工具→自动更正选项”，打开“自动更正”对话框，进入“键入时自动套用格式”选项卡 ， 找到“键入时自动应用”组中的“自动编号列表”复选项，取消前面的钩即可 。这样就可以去掉那些“烦心”的自动编号功能 。
同样也可去除“画布”，方法是:点击“工具→选项”，进入“常规”选项卡，去除“插入‘自选图形’时自动创建绘图画布”复选框上的钩即可 。
